Hava Yalıtımlı Metal Mahfazalı Modüler Hücreler
- HÜCRE ÇEŞİTLERİ

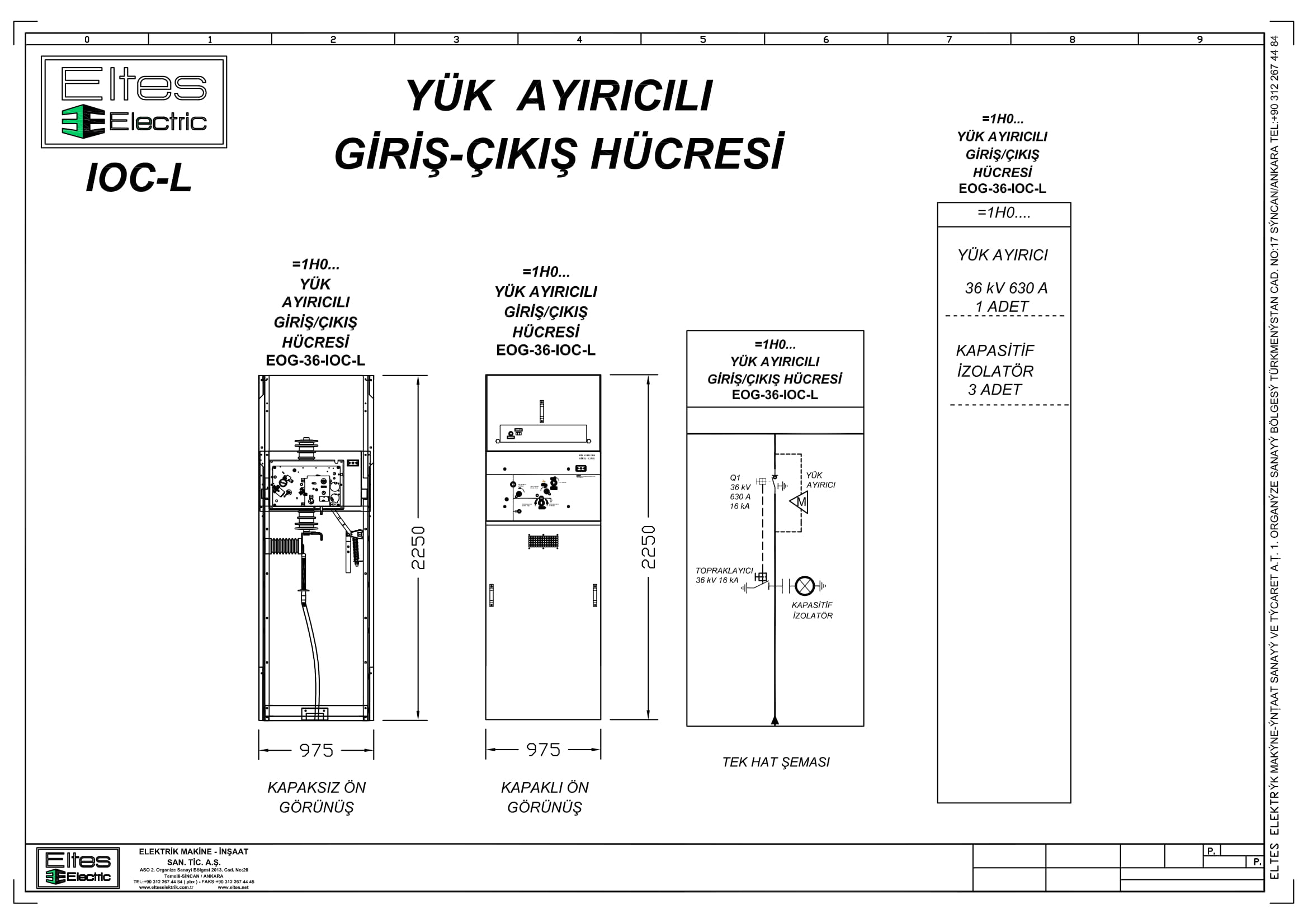

- EOG-36-01 Yük ayırıcılı Giriş-Çıkış Hücresi
- EOG-36-02-Yük Ayırıcılı Sigortalı Giriş-Çıkış Hücresi
- EOG-36-03-Gerilim Ölçü Hücresi
- EOG-36-04-Gaz Ayırıcılı Kesicili Giriş-Çıkış Hücresi
- EOG-36-05-Gaz Ayırıcılı Kesicili Bara Bağlama - Kuplaj Hücresi
- EOG-36-06-Gaz Ayırıcılı Giriş Çıkış Hücresi

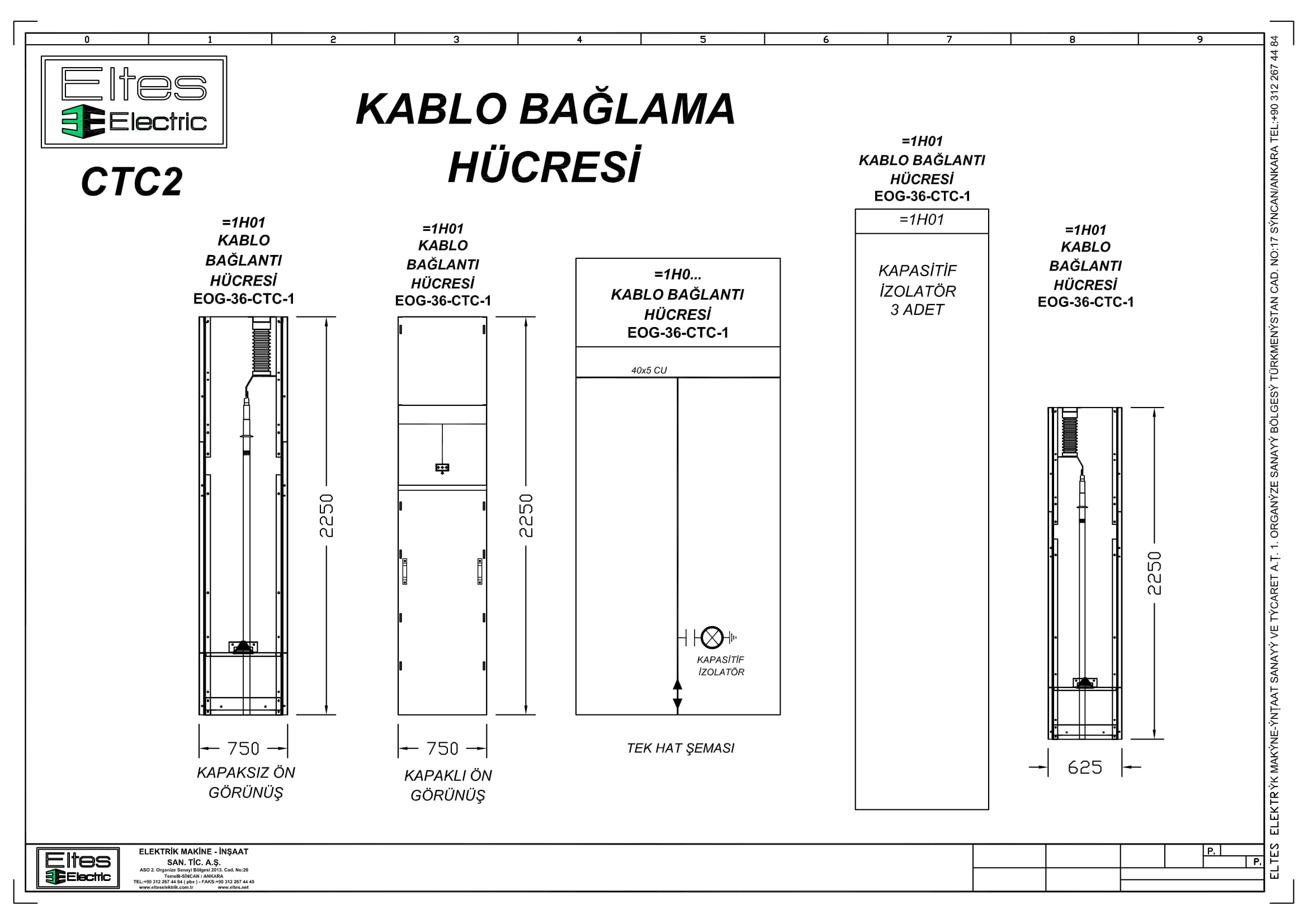

- EOG-36-07-Kablo Bağlama Hücresi
- EOG-36-08-Yük Ayırıcılı Akım Gerilim Ölçü Hücresi
- EOG-36-09-Yük Ayırıcılı Bara Yükseltme Hücresi
- EOG-36-10-Akım Ölçü Bara Yükseltme Hücresi
- EOG-36-11-Akım Ölçü Hücresi

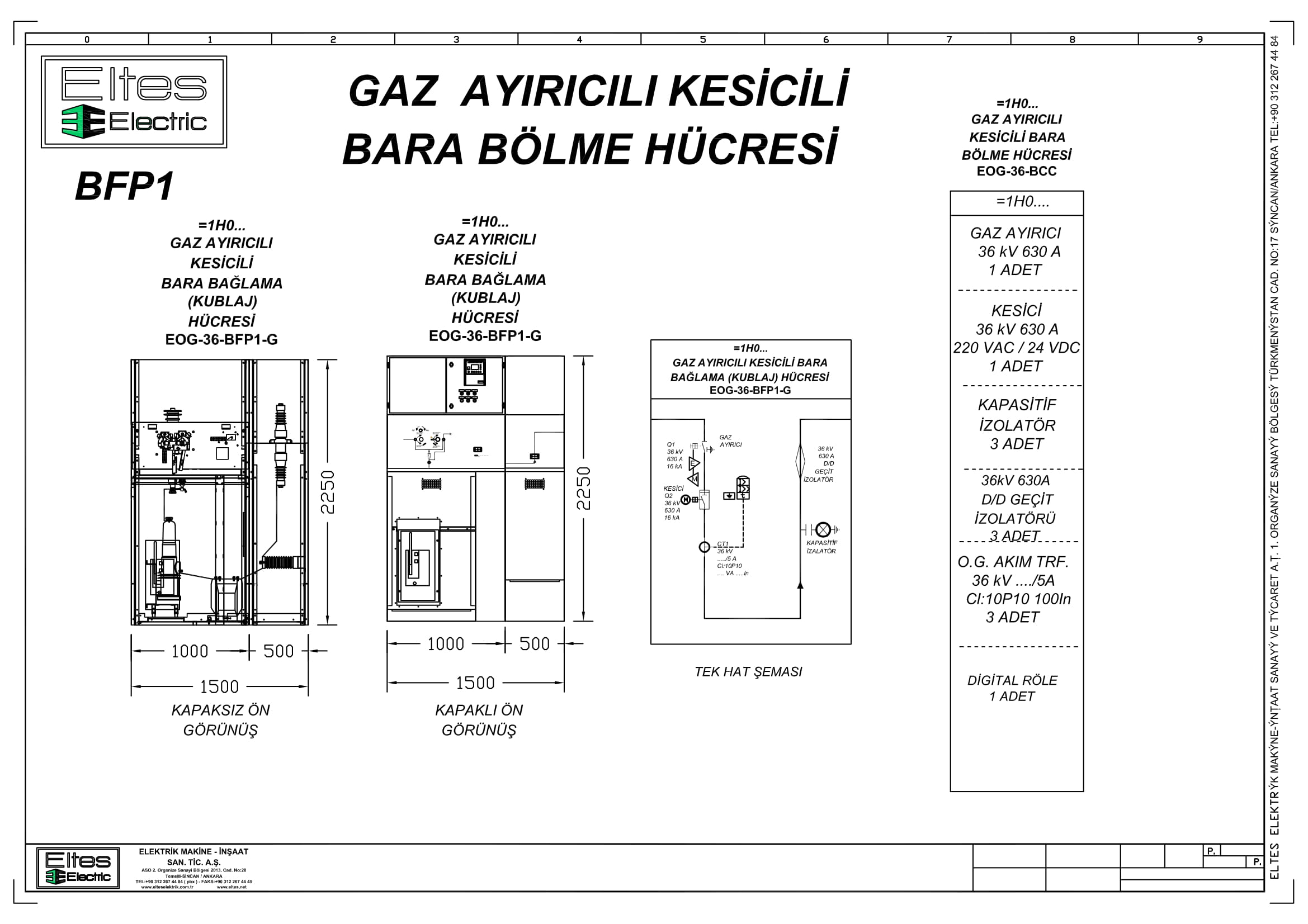

- EOG-36-12-Gaz Ayırıcılı Kesicili Bara Bölme Hücresi Yandan Çıkışlı

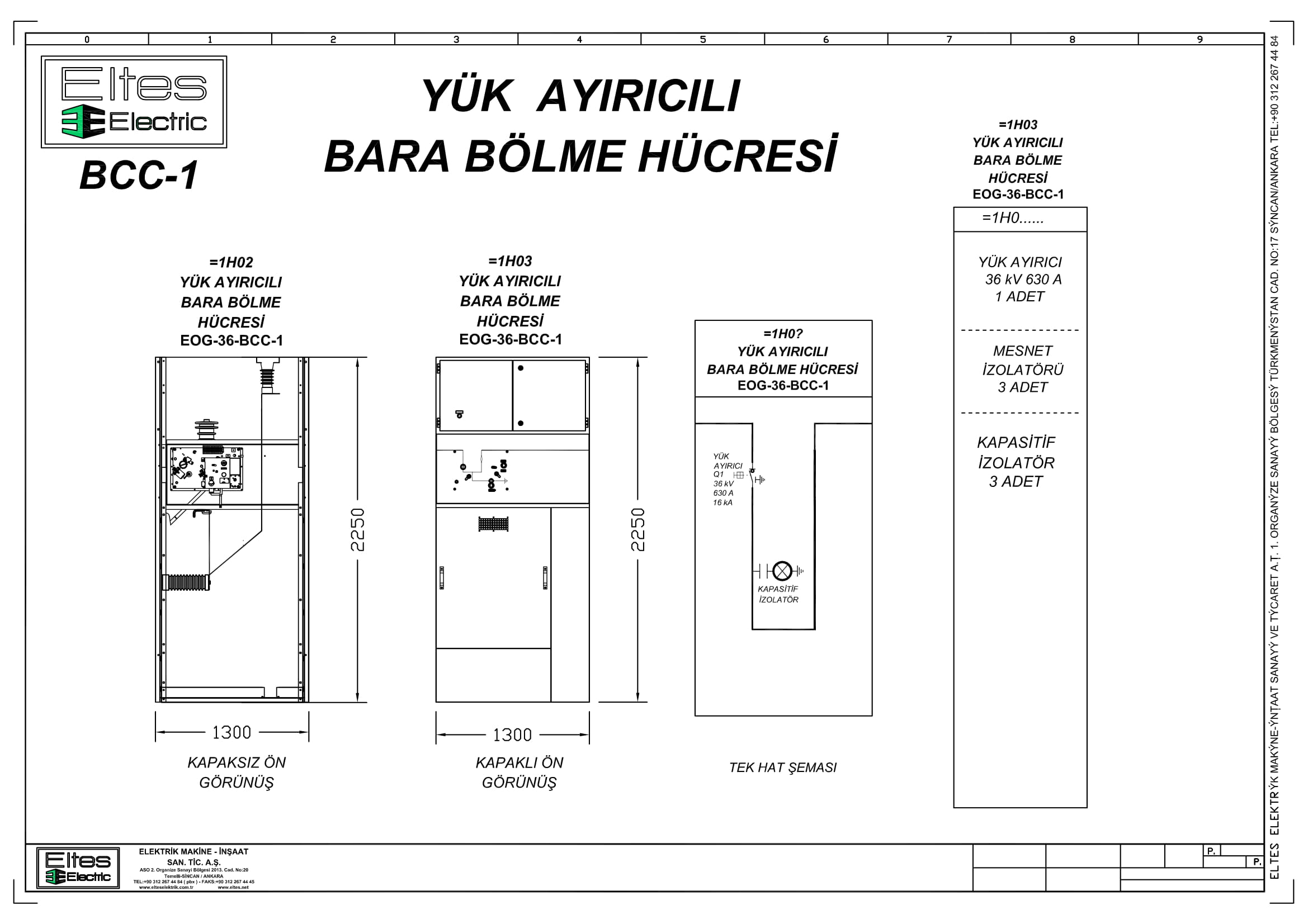

- EOG-36-13-Yük Ayırıcılı Bara Bölme Hücresi
- EOG-36-14- Akım Gerilim Trafolu Kesicili Giriş-Çıkış Hücresi
- EOG-36-15-Gaz Ayırıcılı Akım Gerilim Ölçü Hücresi
- EOG-36-16-Yük Ayırıcılı Bara Bölme Hücresi
- EOG-36-17-Parafudurlu Kablo Bağlama Hücresi
- EOG-36-18-Gaz Ayırıcılı Bara Bölme Hücresi

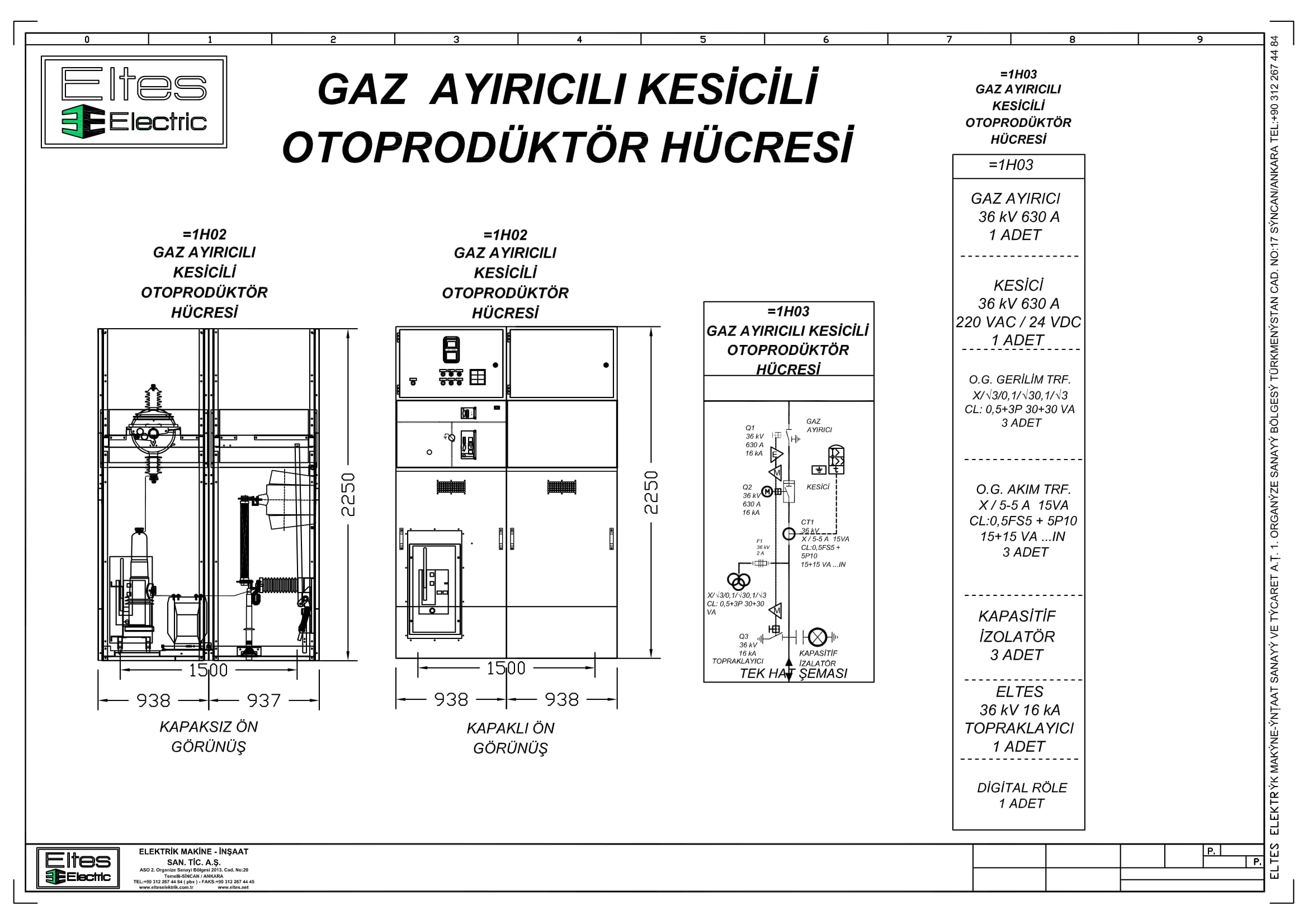

- EOG-36-19-Otoprodüktör Hücresi
Teknik Özellikler
| HÜCRE TİPLERİMİZ | EOG-12 | E0G-24 | EOG-36 |
Anma Gerilimi | 12 kV | 24 kV | 36 kV |
Anma Şebeke Frekanslı Dayanım Gerilimi (1 dk) | 28 kV | 50 kV | 70 kV |
Ayırma Aralığında (Açık konumda kontaklar arasında) | 32 kV | 60 kV | 80 kV |
Anma Yıldırım Darbe Dayanım Gerilimi (1.2/50 µs ) | 75 kV | 125 kV | 170 kV |
Ayırma Aralığında (Açık konumda kontaklar arasında) | 85 kV | 145 kV | 195 kV |
Frekans | 50/60 Hz | 50/60 Hz | 50/60 Hz |
Anma Akımı | 630-1250 A | 630-1250 A | 630-1250 A |
Anma Kısa Devre Akımı (1sn)(3sn) | 16-20-25 kA | 16-20-25 kA | 16-20-25 kA |
Anma Kısa Devre Kapama Akımı | 50 kA-tepe | 40 kA-tepe | 40 kA-tepe |
